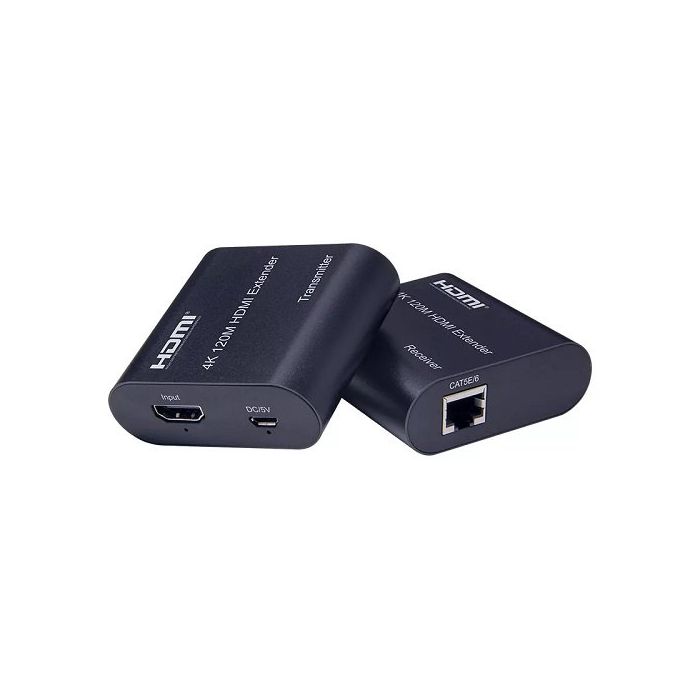

Kettz HDEX-120 je HDMI extender koji se sastoji od dva adaptera, predajnika (Tx) i prijemnika (Rx). Umesto dugog HDMI kabla koristi Cat5e ili Cat6 kablove preporučene za ovu namenu, pa prenosi signal visoke definicije na velike udaljenosti uz manje troškove kabliranja. Maksimalna udaljenost između Tx i Rx adaptera je 120 metara.

Čemu služi

Extender je dizajniran da obezbedi prenos signala visoke definicije na velike udaljenosti. Koristi se kada su izvorni uređaj i uređaj za prikaz toliko udaljeni da klasičan HDMI kabl nije praktično rešenje, na primer u prostorijama gde se ekran postavlja daleko od izvora signala.

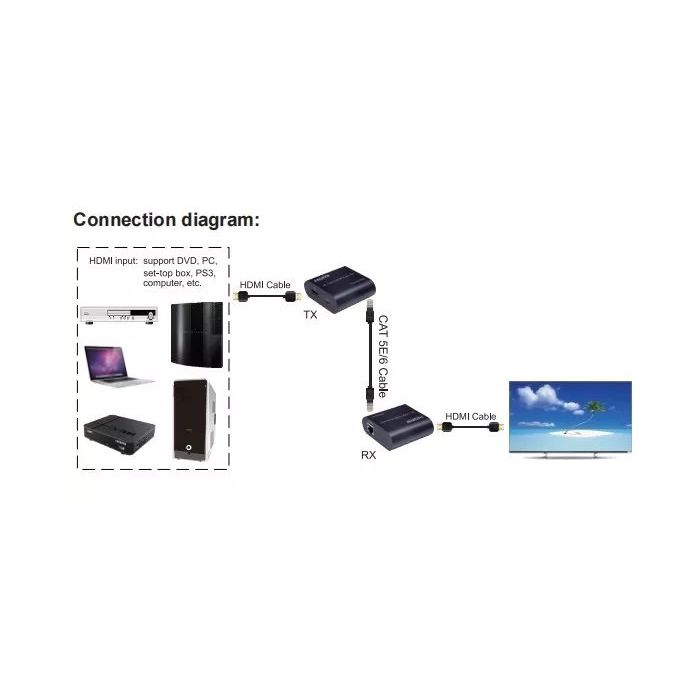

Povezivanje

Povezivanje se obavlja u nekoliko koraka:

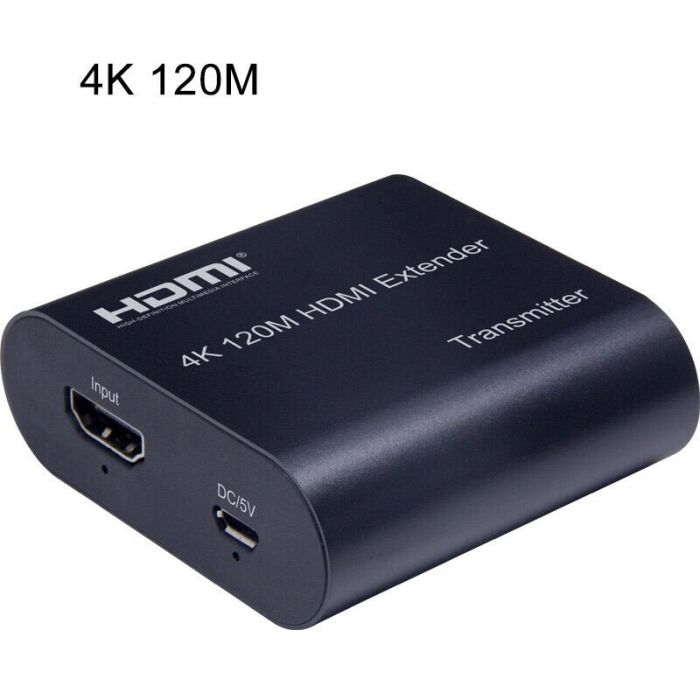

• HDMI kablom povežite izvorni uređaj i Tx adapter, maksimalna udaljenost tog kabla je 10 metara.

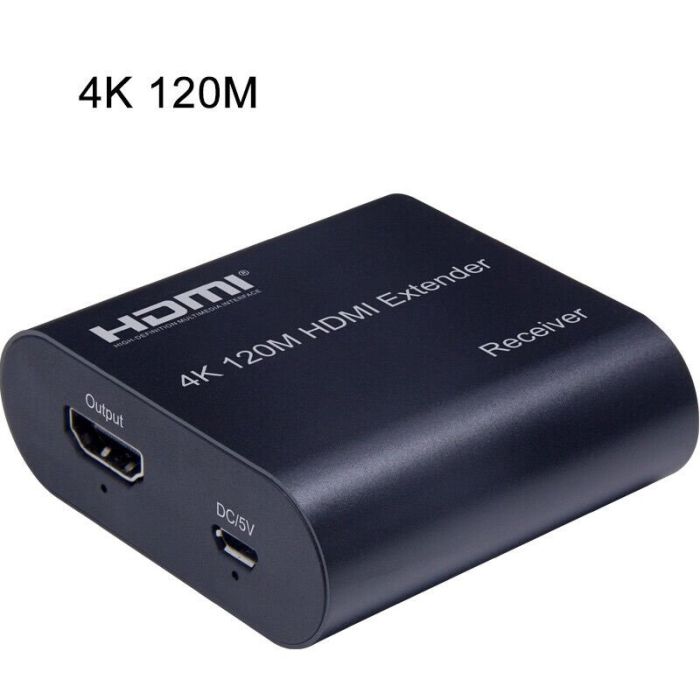

• HDMI kablom povežite uređaj za prikaz i Rx adapter, maksimalna udaljenost tog kabla je takođe 10 metara.
• Između Tx i Rx adaptera povežite pojedinačne Cat5e ili Cat6 kablove, do 120 metara.
• Napajanje od 5V povežite i na Tx i na Rx adapter.

LED indikatori

I Tx i Rx adapter imaju LED indikator koji svetli plavo kada postoji HDMI ulazni signal, što olakšava proveru da li veza radi.

EDID dugme

Dugme EDID može da prebacuje EDID između 1080P i 4K. Kada se napajanje uključi, podrazumevani EDID je 4K. Ova opcija je korisna kada izvorni uređaj treba prilagoditi rezoluciji ekrana koji se koristi.

Za koga je namenjen

Uređaj je pogodan za instalacije u kojima se HDMI slika prenosi na veću udaljenost, a postojeća ili planirana mrežna kablovska infrastruktura može da se iskoristi za prenos signala. Tehnički podaci su navedeni u tabeli specifikacije.
