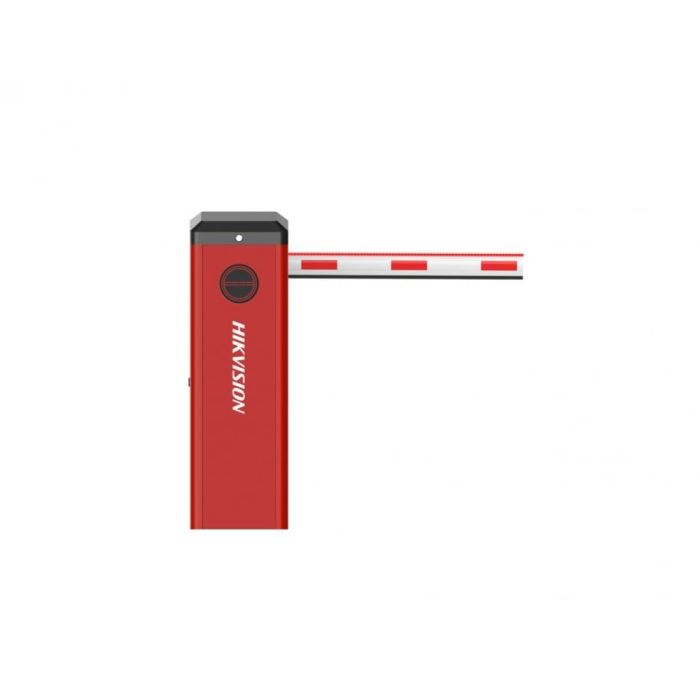

HIKVISION DS-TMG520-M/A/B je parking rampa sa rukom od 4 m i integrisanom LED svetlosnom trakom, namenjena kontroli ulaza vozila na parkinge, u garaže, poslovne komplekse i industrijske krugove. Indikator sa strelicom na kućištu i LED traka na ruci pokazuju stanje rampe.

Pogon i brzina

Pogon čini DC motor bez četkica sa DC frekventnom regulacijom, a brzine podizanja i spuštanja podešavaju se nezavisno. Ruka se podiže velikom brzinom da vozilo prođe bez zadržavanja, a spušta se sporije da ne bi udarila vozilo ili pešaka. Za ruku od 4 m podizanje traje 1,5 s, a spuštanje 3,5 s. Proizvođač navodi 5.000.000 radnih ciklusa i radni ciklus od 100%.

Upravljanje i zaštita od udara

Rampom se upravlja preko releja, daljinskog upravljača ili softverske komande, a podizanje ruke ima prioritet. Frekvencija daljinskog upravljača je 433 MHz. Zaštita od udara ruke u vozilo radi na više načina, preko induktivne petlje, IR senzora, senzora talasa pritiska i sličnih rešenja. Spuštanje ruke je podrazumevano odloženo 10 s, a vreme se može podesiti. Smer ruke je podrazumevano desni i može se prebaciti na levi.

Rad na hladnoći i pri nestanku struje

Zaštita od kondenzacije drži motor na normalnoj temperaturi i dok rampa ne radi, uz malu potrošnju, pa se mazivo ne smrzava ni po hladnom vremenu. Rampa radi na temperaturama od -30 °C do 70 °C. Ima funkciju automatskog zaključavanja, a kada nestane struje, može se pokretati pomoću alata. Automatsko podizanje ruke pri nestanku napajanja je opciono i nije podržano u osnovnoj konfiguraciji.

Kućište, ruka i povezivanje

Kućište od SGCC materijala debljine 2,0 mm, sa vratima debljine 1,5 mm, izrađeno je na numerički upravljanim mašinama. Narandžasto-crvene je boje, a površina je plastificirana prahom otpornim na UV zračenje. Premaz je antistatičan, ne ljušti se i ne bledi. Zaštita od prašine i vode je IP54. Dimenzije kućišta su 1130 × 349 × 299 mm, a težina tela 59,3 ± 5 kg. Ruka je od AL6061, bele boje sa crvenim trakama, i montira se na visini od 880 mm. Rampa ima RS-485 interfejs i priključke za otvaranje, zatvaranje, stop, granične položaje, IR senzor, induktivnu petlju ili radar i LED indikatore. Tu je i priključak za semafor, koji zahteva spoljno napajanje do 220 VAC, kao i rezervisani mrežni priključak. Rampa se napaja sa 220 VAC, troši 300 W i vuče struju do 4 A.
