HIKVISION DS-TMG423-R/B je parking rampa sa ogradnom rukom dužine 4 m, namenjena kontroli ulaza vozila na parkinge, u poslovne komplekse, industrijske krugove i stambena naselja. Ruka je postavljena sa desne strane kućišta, a na telu rampe je svetlosni indikator sa zelenom strelicom i crvenim znakom zabrane prolaza, pa vozač odmah vidi da li sme da prođe.

Pogon i mehanika

Rampa koristi integrisani mehanizam u kome paralelni zupčanički reduktor pokreće polužni prenos ruke, što daje stabilan i efikasan rad. Zupčanici su od kaljenog ugljeničnog čelika, otporni na habanje i udarce, što produžava vek trajanja. Pogon čini mali DC motor bez četkica koji radi tiho, daje veći obrtni moment i omogućava precizno upravljanje. DC frekventna regulacija obezbeđuje ravnomeran rad: ruka se brzo podiže, a sporije spušta. Za ruku od 4 m podizanje i spuštanje traju po 3 s. Proizvođač navodi 5.000.000 radnih ciklusa i radni ciklus od 100%.

Bezbednost vozila i pešaka

Kada ruka pri spuštanju naiđe na prepreku, vraća se nazad, a komanda za otvaranje ima prioritet. Rampa ima ulaz za IR senzor, detektor vozila ili radar, čime se sprečava spuštanje ruke na vozilo. Spuštanje je podrazumevano odloženo 10 s, a kašnjenje se podešava u 99 koraka, počevši od 2 s, sa korakom od 2 s.

Rad pri nestanku napajanja

Ruka se može podići ručno okretanjem ručnog točka i ostati otvorena dok nema struje. Automatsko otvaranje pri nestanku napajanja, na primer radi prolaza vatrogasnih vozila, moguće je uz dodatne opcione komponente i nije podržano u osnovnoj konfiguraciji.

Održavanje i povezivanje

Kodovi grešaka prikazuju se na numeričkom displeju, uz dnevnik događaja i više indikatora statusa, što olakšava brzo lociranje kvara i servis. Na raspolaganju su RS-485 interfejs, priključci za otvaranje, zatvaranje, stop i signale gornjeg i donjeg graničnog položaja, kao i priključak za semafor, koji zahteva spoljno napajanje do 220 VAC. Kompaktna konstrukcija omogućava praktičnu bočnu montažu.

Kućište i uslovi rada

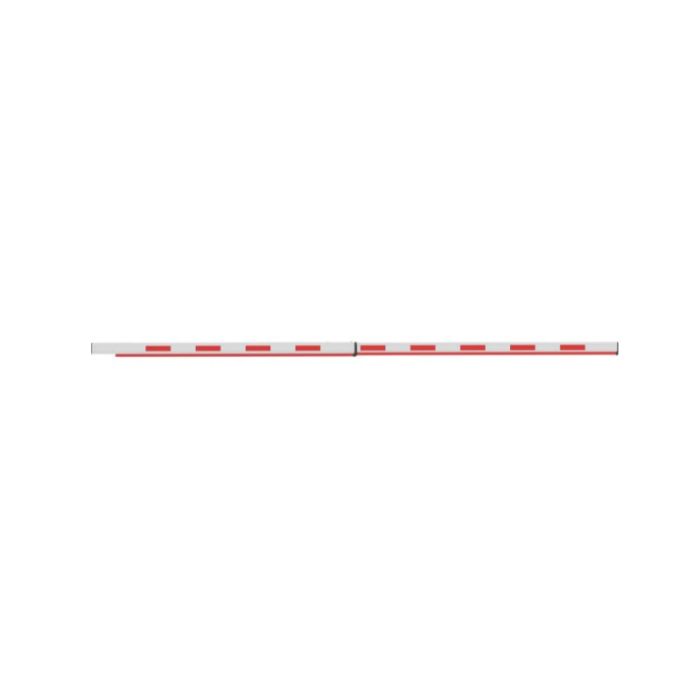

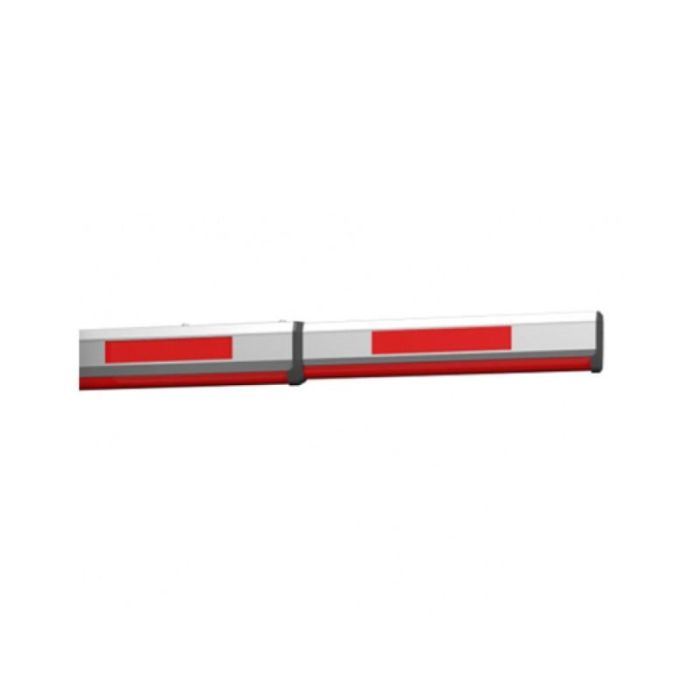

Kućište je izrađeno od SGCC materijala debljine 1,5 mm, u gvozdeno sivoj boji sa narandžasto-crvenim vratima. Dimenzije kućišta su 1060 × 370 × 262 mm, a težina tela 43 ± 3 kg. Zaštita je IP54 i IK09, a rampa radi na temperaturama od -30 °C do 60 °C i pri vlažnosti do 90%. Ogradna ruka je izrađena od AL6061, bele boje sa crvenim trakama, a montira se na visini od 885 mm. Radni napon je 100–120 VAC ili 200–240 VAC (podrazumevano 220–240 V, preklopivo), uz potrošnju do 176 W.
