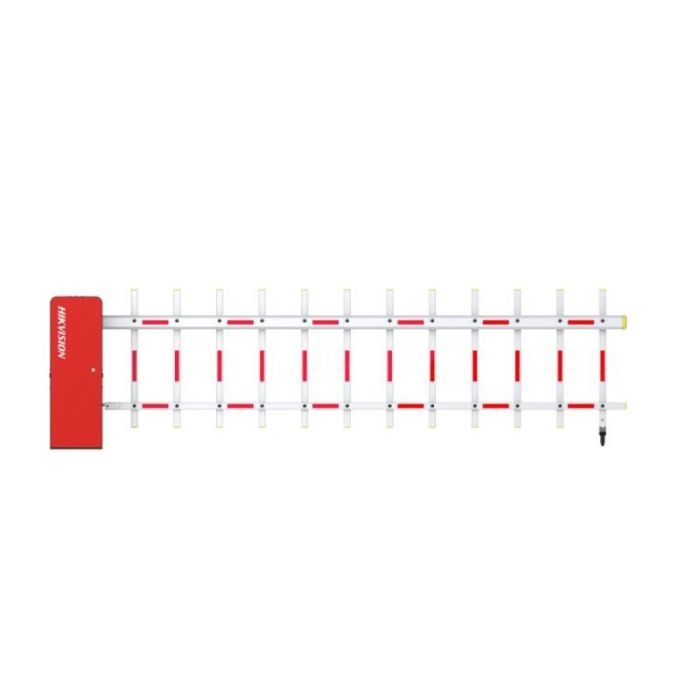

HIKVISION DS-TMG423-L/B je automatska rampa za kontrolu ulaza i izlaza vozila, u varijanti sa granom sa ogradom dužine 4 m, levim smerom grane i svetlosnim indikatorom na telu. Namenjena je parkinzima, poslovnim i stambenim kompleksima, industrijskim dvorištima i drugim mestima gde je potreban pouzdan i nadziran prolaz. Predviđena je za radni ciklus od 100% i za 5.000.000 radnih ciklusa.

Pogon i mehanika

Rampa koristi integrisani mašinski sklop u kom paralelni zupčasti reduktor usporava prenos preko poluge, što obezbeđuje stabilan i efikasan rad. Zupčanici od ugljeničnog čelika su kaljeni, pa su otporni na habanje i udare. Pogon čini mali DC motor bez četkica sa niskim nivoom buke i većim izlaznim obrtnim momentom, uz preciznu inteligentnu kontrolu. DC upravljanje promenljivom frekvencijom daje ravnomeran hod: grana se brzo podiže, a sporije spušta. Kompaktna konstrukcija omogućava bočnu montažu.

Bezbednost prolaza

• vraćanje grane pri nailasku na prepreku i prioritet otvaranja,
• zaštita od spuštanja grane na vozilo preko IR senzora, detektora vozila ili radara,
• odloženo spuštanje grane, podrazumevano 10 s, podesivo u 99 stepeni sa korakom od 2 s,
• indikator na telu: zelena strelica za prolaz i crveni znak zabrane prolaza.

Rad pri nestanku struje

Kada nema napajanja, granu je moguće podići ručno okretanjem ručnog točka i tako držati rampu otvorenom. Automatsko podizanje grane pri nestanku struje, na primer radi propuštanja vatrogasnih vozila, nije podržano podrazumevano i zahteva opcione komponente.

Dijagnostika i povezivanje

Rampa vodi evidenciju događaja, a kodovi grešaka prikazuju se na segmentnom displeju, uz brojne statusne indikacije, što olakšava brzo lociranje problema i održavanje. Na raspolaganju su RS-485 interfejs, ulazi za otvaranje, zatvaranje i zaustavljanje, priključci za krajnje položaje, ulaz za IR senzor, detektor vozila ili radar, kao i izlaz za semafor sa spoljnim napajanjem do 220 VAC.

Kućište i uslovi rada

Kućište je od SGCC lima debljine 1,5 mm, gvozdeno sive boje, sa vratima narandžasto-crvene boje. Zaštita je IP54 i IK09, a rampa radi na temperaturi od -30 °C do 60 °C i vlažnosti do 90%. Grana je od legure aluminijuma AL6061, bele boje sa crvenim trakama, montirana na visini od 885 mm. Napajanje je 100-120 VAC ili 200-240 VAC (podrazumevano 220-240 V, prebacivo), uz maksimalnu potrošnju od 176 W.
