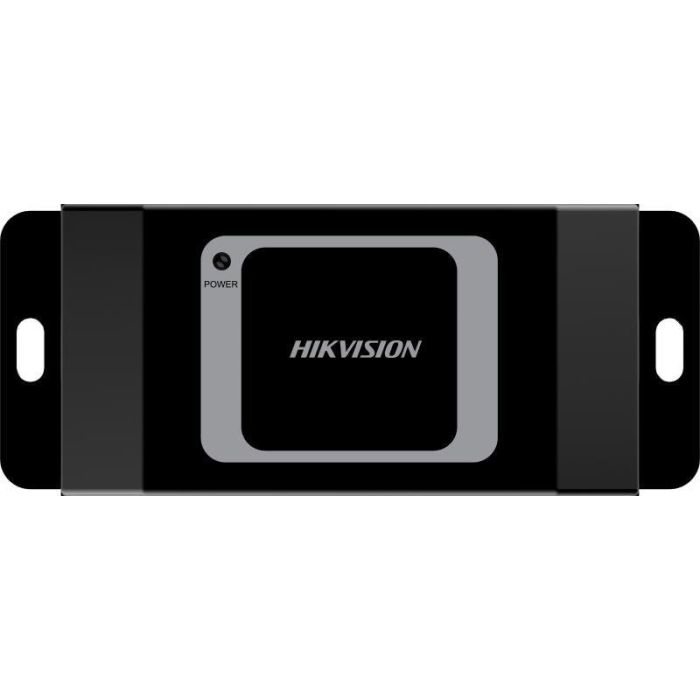

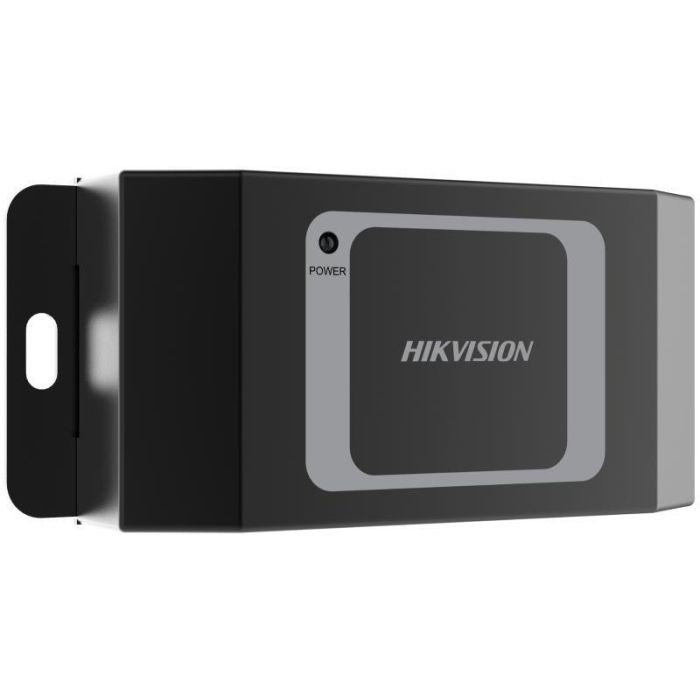

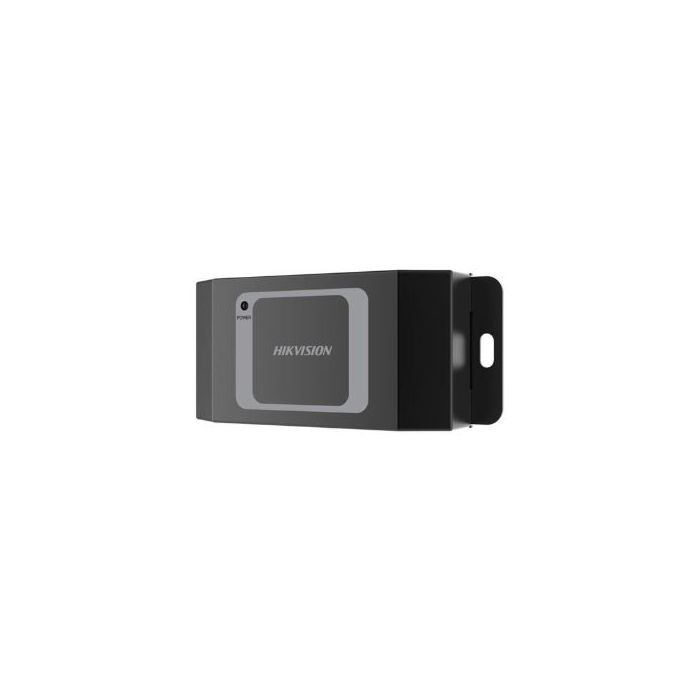

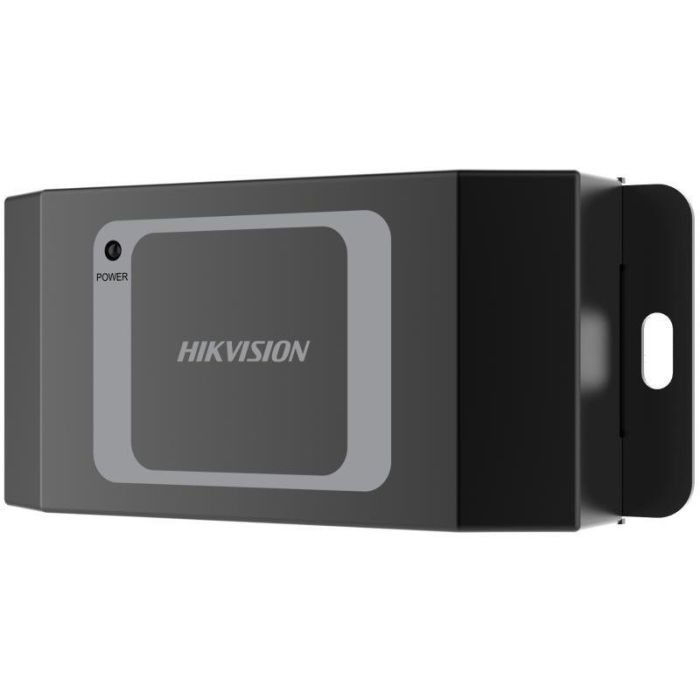

Hikvision DS-K2M061 je sigurnosni modul za kontrolu vrata, namenjen sistemima kontrole pristupa. Povezuje se sa terminalom kontrole pristupa preko RS-485 veze i izvršava komande koje terminal šalje: otvaranje vrata, zatvaranje vrata, režim normalno otvoreno i režim normalno zatvoreno. Modul se montira na zid, pa se može postaviti u blizini vrata kojima upravlja.

Šta modul prikuplja i prosleđuje

Modul prikuplja signal magnetnog kontakta vrata, signal tastera za izlaz i signal zaštite od otvaranja kućišta i prosleđuje ih terminalu kontrole pristupa. Podržava alarm za neovlašćeno otvaranje kućišta, a povezan je i sa vatrogasnim interfejsom i tasterom za izlaz.

Povezivanje i podešavanje

Ugrađeni Wiegand interfejs omogućava priključenje Wiegand čitača kartica, pa se prolaz kroz vrata ostvaruje prislanjanjem kartice. Indikatori RS-485 komunikacije prikazuju stanje veze sa terminalom, a 4-kanalni DIP prekidač služi za podešavanje ID broja modula.

Priključci

• kontrola brave: 1
• taster za izlaz: 1
• ulaz za kontakt vrata: 1
• alarmni ulaz: 2
• alarmni izlaz: 1
• RS-485: 1
• Wiegand: 1

Jedan indikator prikazuje stanje napajanja.

Napajanje i uslovi rada

Modul se napaja sa 12 VDC 0,5 A. Radna temperatura je od -40 °C do 70 °C, a radna vlažnost od 0% do 90%. Dimenzije su 48 mm × 115 mm × 26 mm, što omogućava ugradnju i na mestima sa malo prostora.

Primena

Modul je pogodan za objekte u kojima se vrata kontrolišu preko terminala kontrole pristupa, uz dodatni čitač kartica, taster za izlaz i kontakt na vratima. Tačan način povezivanja sa konkretnim terminalom proverite u tabeli specifikacije.
