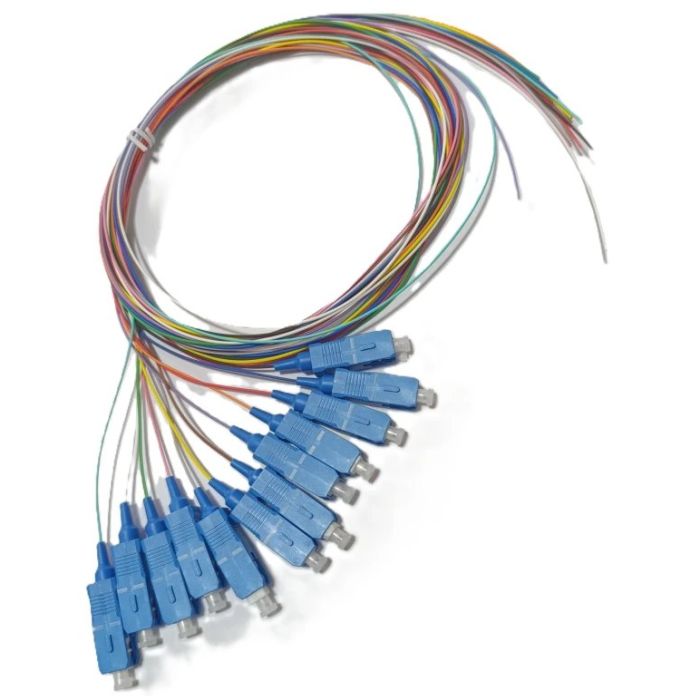

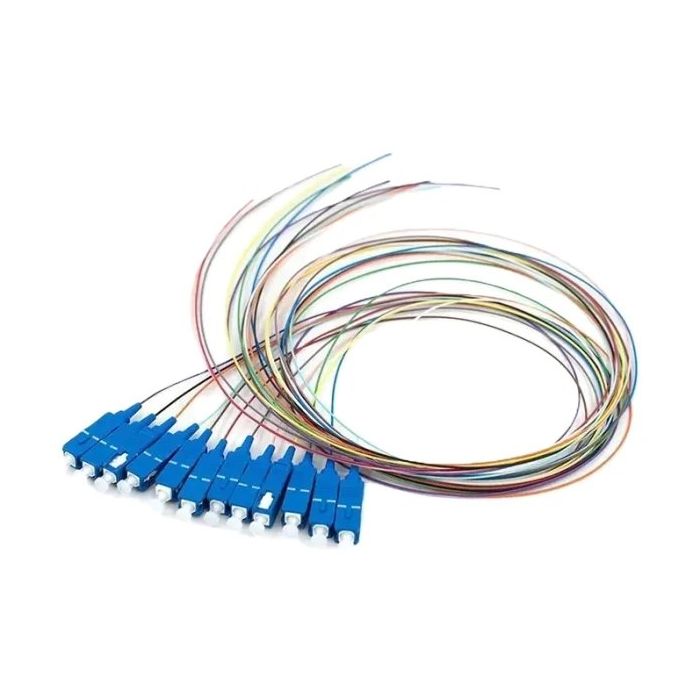

GEMBIRD Pigtail 2 je optički pigtail kabl namenjen povezivanju optičkih vlakana unutar distributivnih ormana i kutija. Sadrži 12 pojedinačnih vlakana, od kojih svako ima SC/UPC konektor na jednoj strani, dok je druga strana slobodno vlakno bez konektora — pripremljeno za fuziono spajanje sa optičkom trasom ili kablom u instalaciji.

Optičke karakteristike

Kabl koristi singlemode vlakno tipa G.657A1, prečnika 9/125 µm, sa spoljnim prečnikom vlakna od 0,9 mm. Umetni gubitak (Insertion Loss) je 0,30 dB, a povratni gubitak (Return Loss) 50 dB, što su vrednosti relevantne pri planiranju budžeta gubitaka u optičkoj liniji.

Konstrukcija i vlakna

Svih 12 vlakana je označeno različitim bojama, što olakšava identifikaciju pojedinačnog vlakna prilikom instalacije i spajanja u ODF ormanu ili optičkoj distributivnoj kutiji. Omotač kabla je izrađen od LSZH materijala, a dužina pigtaila iznosi 1 m.

Primena

Pigtail je namenjen unutrašnjem optičkom kabliranju, ODF (Optical Distribution Frame) ormanima i optičkim distributivnim kutijama, gde služi kao veza između fuzionog spoja optičkog vlakna i patch panela ili druge aktivne/pasivne opreme sa SC konektorima.

Pakovanje

Proizvod se isporučuje kao komplet od 12 vlakana u jednom setu, pogodan za opremanje jedne kasete ili ODF pozicije bez potrebe za dodatnim pigtail kablovima.
