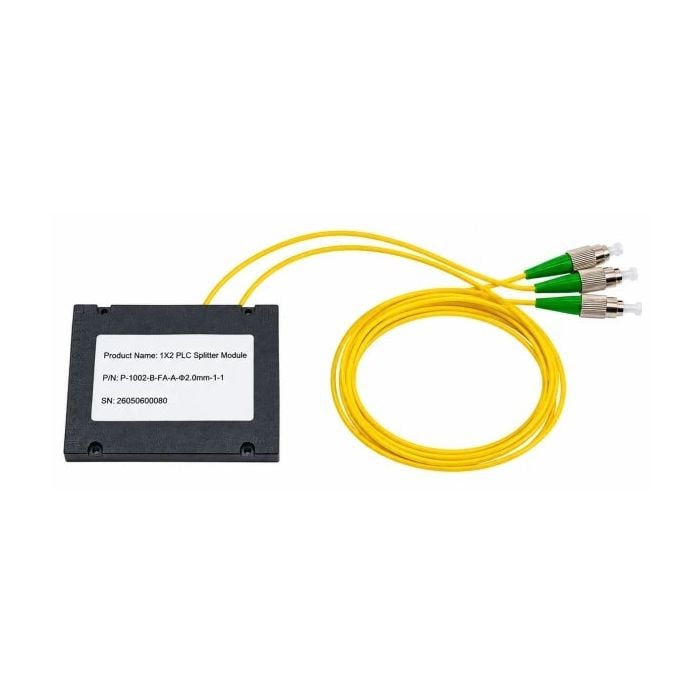

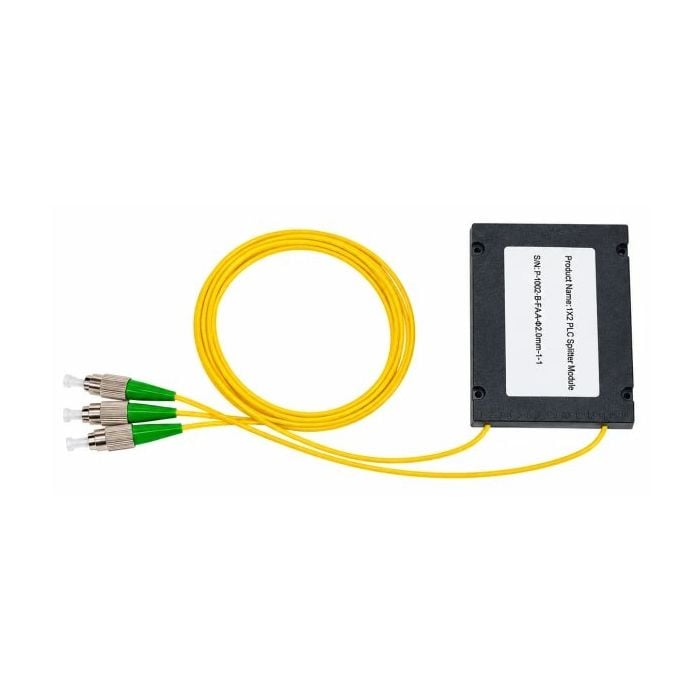

GEMBIRD OPTIC-spliter 2 FC/APC je pasivna optička komponenta koja deli ulazni optički signal na dva izlaza u odnosu 1×2. Koristi se u unutrašnjem optičkom kabliranju, distributivnim kutijama i sistemima za FTTH pristup, gde je potrebno iz jednog optičkog voda napojiti više krajnjih korisnika ili delova mreže.

Optičke karakteristike

Splitter radi na singlemode vlaknu tipa G.657A1, sa radnom talasnom dužinom u opsegu 1260–1650 nm, što pokriva standardne opsege koji se koriste u FTTH, FTTx, GPON, EPON i BPON mrežama, kao i u CATV sistemima. Umetni gubitak (Insertion Loss) je maksimalno 4.0 dB, sa tipičnom vrednošću od 3.7 do 3.8 dB, dok je uniformnost gubitka između izlaza ograničena na maksimalno 0.6 dB. Polarizaciono zavisni gubitak (PDL) je maksimalno 0.2 dB, a talasno zavisni gubitak (WDL) maksimalno 0.3 dB.

Povratni gubitak (Return Loss) iznosi minimalno 55 dB, a usmerena izolacija (Directivity) takođe minimalno 55 dB, što doprinosi stabilnom prenosu signala i smanjenju refleksija u optičkoj liniji. Maksimalna optička snaga koju splitter podnosi je 300 mW.

Priključci i konstrukcija

Uređaj ima FC/APC priključke na oba izlaza (ukupno 2 izlaza za konfiguraciju 1×2). Prečnik vlakna je 0.9 mm, a dužina pigtaila 1 m, što olakšava povezivanje sa ostatkom optičke instalacije bez potrebe za dodatnim patch kablovima na kraćim rastojanjima.

Radni uslovi

Splitter je predviđen za rad u temperaturnom opsegu od -40 °C do +85 °C, a isti opseg važi i za skladištenje uređaja, što ga čini pogodnim za ugradnju u različite unutrašnje i tehničke prostore mrežne infrastrukture.

Primena

Namenjen je za korišćenje u FTTH i FTTx pristupnim mrežama, kao i u GPON, EPON i BPON sistemima, te u CATV kablovskim mrežama, gde služi za deljenje optičkog signala ka više krajnjih tačaka.
