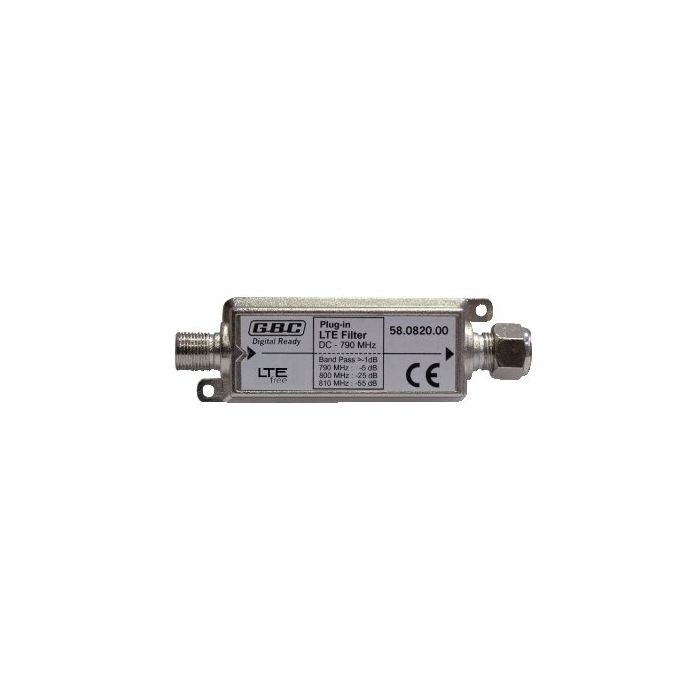

GBC LTE filter je uklopni (plug-in) uređaj namenjen ugradnji na postojeće antenske pojačivače, predpojačala i centrale, bez potrebe za izmenom osnovnog sistema instalacije. Njegova uloga je da blokira LTE kanale mobilne telefonije koji mogu ometati prijem televizijskog signala na obližnjim TV kanalima.

Namena i princip rada

Filter blokira LTE kanale u opsegu 790-862 MHz, odnosno TV kanale 61-69, dok propušta signal do 790 MHz (kanali 5-60) nesmetano. Zahvaljujući 8 internih filterskih ćelija, uređaj postiže visoku selektivnost pri razdvajanju korisnog TV signala od smetnji mobilnih mreža. Filter takođe propušta kontinualni napojni napon, tako da omogućava daljinsko napajanje pojačivača, predpojačala ili centrala na koje je povezan.

Tehničke karakteristike slabljenja

U opsegu 174-778 MHz slabljenje signala je manje od 1 dB, praktično zanemarljivo za koristan TV signal. Na prelazu ka LTE opsegu, u zoni 778-790 MHz, slabljenje iznosi 5 dB, dok u zoni 790-800 MHz raste na 25 dB. Iznad 810 MHz slabljenje prelazi 55 dB, čime se LTE smetnje efikasno uklanjaju iz signalnog lanca. Filter radi na TV opsezima III, IV i V, odnosno kanalima VHF 5-12 i UHF 21-60.

Priključci i ugradnja

Uređaj ima po jedan ulaz i jedan izlaz, sa F ženskim i F muškim konektorom, što omogućava jednostavno ubacivanje u postojeći kabl bez dodatnih alata ili izmena instalacije. Kućište je izrađeno od livenog metala sa niklovanom završnom obradom.

Kome je namenjen

GBC LTE filter je namenjen instalaterima i korisnicima TV/SAT sistema koji imaju smetnje na prijemu usled blizine baznih stanica mobilnih operatera i žele da ih uklone bez zamene postojećeg pojačivača ili centrale.
