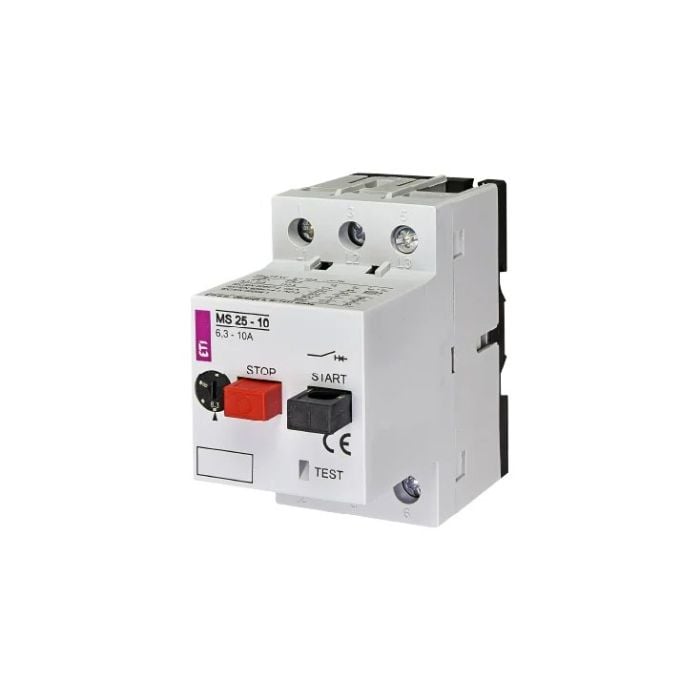

ETI MS25-10A je motorna zaštitna sklopka namenjena pokretanju, zaštiti i isključivanju AC motora, kao kompaktno rešenje za upravljanje motorom u razvodnom ormanu. Prema opisu proizvođača, sklopka može da se koristi i za druge potrošače do 25 A.

Namena i primena

Sklopka se koristi za upravljanje i zaštitu elektromotora, a rukovanje je omogućeno preko START/STOP tastera, uz test funkciju za proveru okidanja. Uređaj ima automatsko isključenje sa termičkim i magnetnim okidačem, čime štiti motor i instalaciju od preopterećenja i kratkog spoja.

Dodatna oprema i indikacija

Po potrebi, sklopka se može dopuniti kontrolom preko podnaponskog okidača ili daljinskog okidača. Za indikaciju stanja koristi se pomoćni kontaktni blok, koji se montira sa strane sklopke ili na vrata razvodnog ormara.

Montaža i tehničke karakteristike

Montaža je standardna, na DIN šinu širine 35 mm. Nazivna struja sklopke je u opsegu 6.3-10 A, a nazivni napon 220-690 V~, uz nazivni izolacioni napon od 690 V. Sklopka ima 3 pola i 3 kontakta, a predviđena je za provodnike preseka 0.75-6 mm² (pun presek), odnosno 0.75-4 mm² (višežilni presek). Kućište je zaštite IP20 i namenjeno je za rad u temperaturnom opsegu od -5°C do +45°C.
