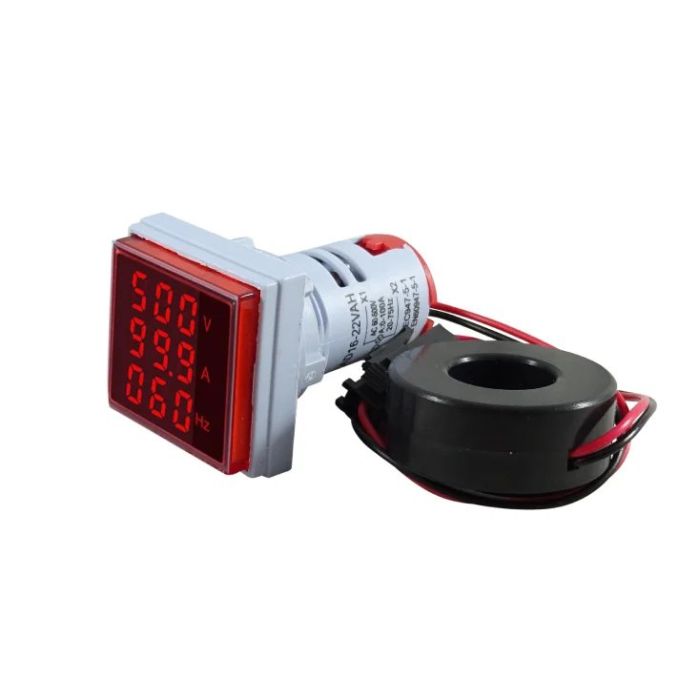

DIY MORE DP-AC5010H/RD je digitalni uređaj koji objedinjuje funkcije voltmetra, ampermetra i frekvencmetra u jednom kompaktnom panelmetru sa LED displejem. Namenjen je trajnoj ugradnji u razvodne ormane i električne panele, gde korisniku daje stalan uvid u napon, struju i frekvenciju mreže bez potrebe za dodatnim mernim instrumentima.

Merenje i prikaz vrednosti

Uređaj je digitalnog tipa i vrednosti prikazuje na 0.28-inčnom LED displeju. Merni opseg obuhvata napon od 60 do 500 V~, struju od 0 do 100 A i frekvenciju od 20 do 75 Hz, što ga čini pogodnim za praćenje standardnih parametara jednofazne mreže. Napajanje se dobija direktno sa ulaznog napona u opsegu 60-500 V~, čime se izbegava potreba za zasebnim napojnim modulom.

Ugradnja i dimenzije

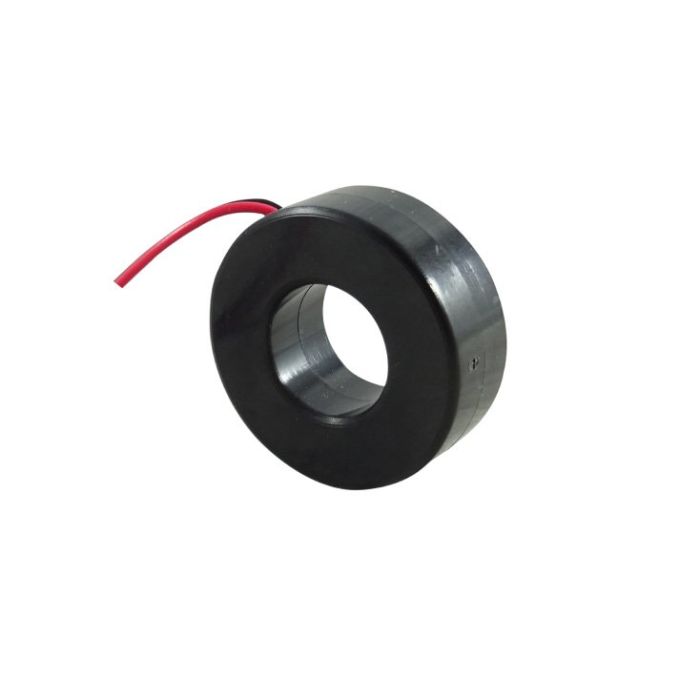

Kućište panelmetra ima dimenzije 48(D)x30(V)x30(Š) mm, ugradni prečnik 22 mm i ugradnu dubinu 37 mm, što omogućava jednostavnu montažu na standardne panele i razvodne ormane. Uz uređaj ide i merni prsten (strujni transformator) spoljnog prečnika 31 mm i unutrašnjeg prečnika 15 mm, preko kog se meri struja u kolu.

Zaštita kućišta

Panelmetar ima stepen zaštite IP20, što odgovara ugradnji unutar zatvorenih razvodnih ormana i panela, van direktnog izlaganja prašini i vlazi.
