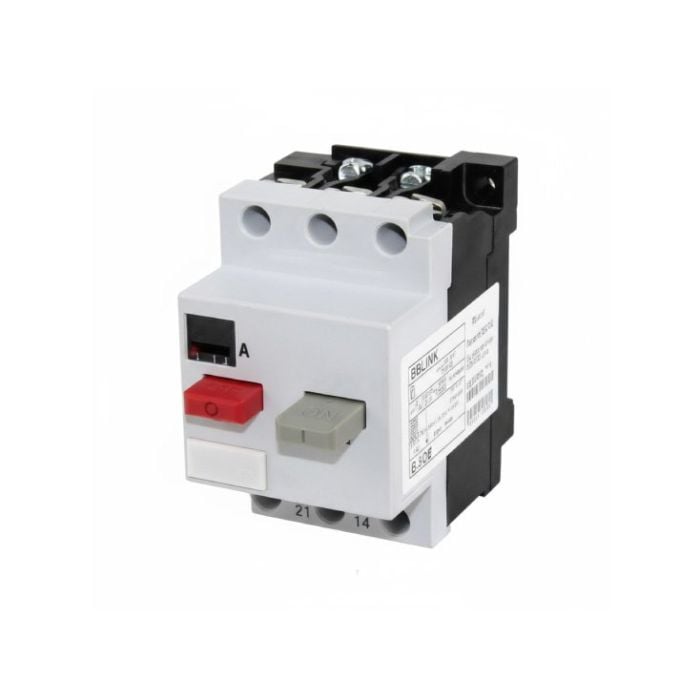

BB Link MS16-25B je motorno zaštitni prekidač (motorna sklopka) namenjen zaštiti elektromotora naizmenične struje u industrijskim i zanatskim instalacijama. Uređaj se montira na standardnu DIN šinu i pruža višestruku zaštitu motora tokom rada, prenoseći komande preko tastera mehaničkog tipa.

Zaštitne funkcije

Sklopka istovremeno štiti priključeni motor od preopterećenja, pregrevanja, kratkih spojeva, ispada jedne faze i nedozvoljenih padova napona. Nazivna pogonska struja štićenog motora podešava se zakretnim dugmetom na čeonoj strani uređaja, što omogućava prilagođavanje zaštite konkretnom motoru.

Konstrukcija i priključak

Model MS16-25B je izveden kao tropolni prekidač sa tri kontakta, ali se odgovarajućim povezivanjem može koristiti i kao jednopolni. Predviđen je za presek provodnika 2x1-6 mm² i montira se na DIN šinu širine 35 mm, što omogućava jednostavnu ugradnju u standardne razvodne ormane uz kontaktore i ostalu opremu za upravljanje motorima.

Radni uslovi

Nazivna struja uređaja je u opsegu 16-25 A, dok nazivni napon iznosi 220-660 V, uz nazivni izolacioni napon od 660 V. Kućište pruža stepen zaštite IP20 i predviđeno je za rad na temperaturama od -20°C do +50°C, što ga čini pogodnim za unutrašnju ugradnju u razvodne ormane i table.
