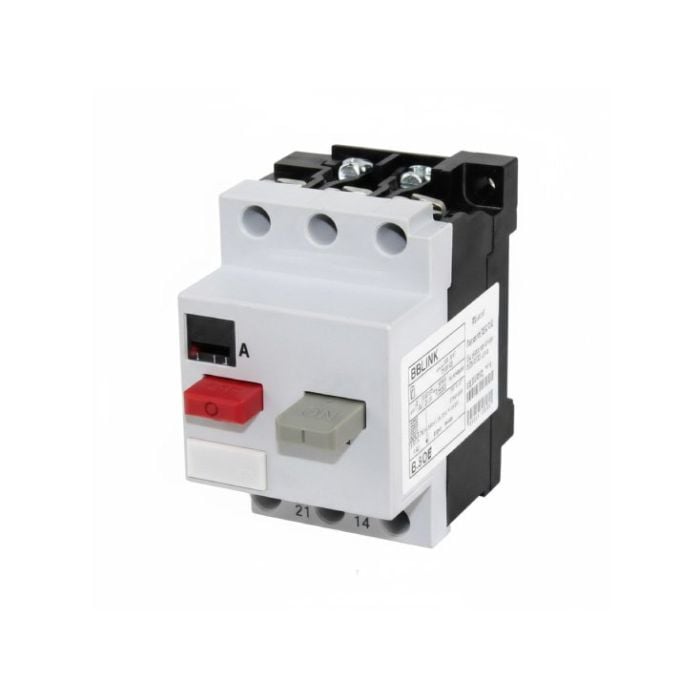

BB Link motorna sklopka 10-16A je motorno zaštitni prekidač (DM sklopka) koji se koristi za priključenje motora naizmenične struje uz istovremenu višestruku zaštitu. Uređaj štiti motor od preopterećenja, pregrevanja, kratkih spojeva, ispada jedne faze i nedozvoljenih padova napona, čime smanjuje rizik od kvara pogonjenog motora u industrijskim i elektroinstalacionim sistemima.

Podešavanje i upravljanje

Sklopka prima komande preko tastera mehaničkog tipa. Nazivna pogonska struja štićenog motora podešava se pomoću zakretnog dugmeta na čeonoj strani uređaja, u opsegu 10-16 A, što omogućava prilagođavanje zaštite konkretnom motoru koji se priključuje.

Izvedba i montaža

Sve DM sklopke ove serije su realizovane kao tropolne, ali se odgovarajućom vezom mogu koristiti i kao jednopolne. Sklopka se montira na standardnu DIN šinu širine 35 mm, što olakšava ugradnju u razvodne ormane i table.

Osnovne tehničke karakteristike

• Nazivni napon 220-660 V~
• Nazivna struja 10-16 A
• Broj polova 1 NO + 1 NC, sa 3 kontakta
• Nazivni izolacioni napon 660 V
• Presek provodnika 2x1-6 mm²
• Stepen zaštite IP20
• Radna temperatura od -20°C do +50°C

Zahvaljujući ovim karakteristikama, motorna sklopka BB Link 10-16A je pogodna za primenu u razvodnim ormanima i industrijskim postrojenjima gde je potrebna pouzdana zaštita motora naizmenične struje odgovarajuće snage.
