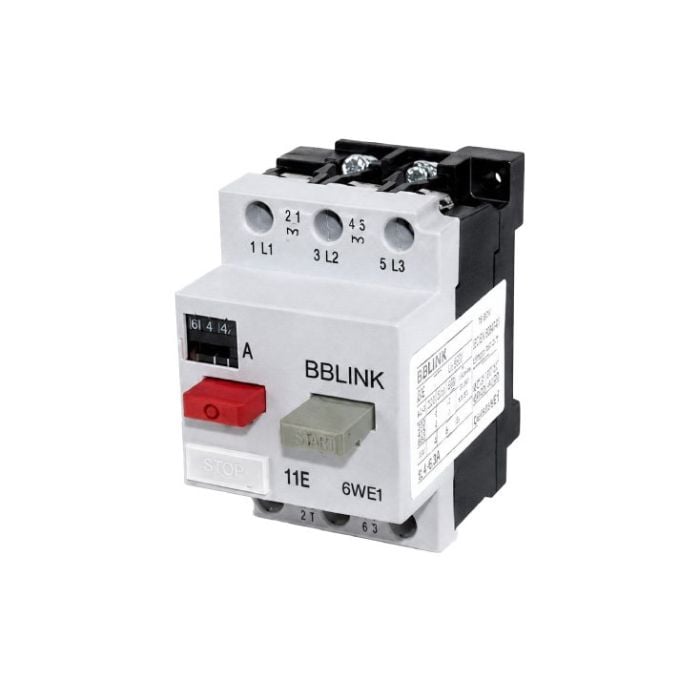

BB Link MS1.6-2.5B je motorno zaštitni prekidač (motorna sklopka) namenjen zaštiti trofaznih motora naizmenične struje. Uređaj obezbeđuje priključenje motora uz istovremenu višestruku zaštitu, pa je uobičajen izbor za ugradnju u razvodne ormane u industrijskim i komercijalnim instalacijama.

Zaštitne funkcije

Sklopka štiti motor od preopterećenja, pregrevanja, kratkih spojeva, ispada jedne faze i nedozvoljenih padova napona. Komande se primaju preko tastera mehaničkog tipa, a sve zaštitne funkcije su ugrađene u jedinstveno kućište.

Podešavanje struje

Nazivna pogonska struja štićenog motora podešava se zakretnim dugmetom na čeonoj strani uređaja, u opsegu od 1.6 do 2.5 A. Sklopka je realizovana kao tropolna, a odgovarajućom vezom se odgovarajućim povezivanjem može koristiti i kao jednopolna.

Montaža i tehničke karakteristike

• Nazivni napon: 220-660 V~
• Nazivni izolacioni napon: 660 V
• Broj polova: 1 NO + 1 NC, sa 3 kontakta
• Presek provodnika: 2x1-6 mm²
• Montaža na DIN šinu (35 mm)
• Stepen zaštite IP20
• Radna temperatura: -20°C do +50°C

Ovakva izvedba omogućava jednostavnu ugradnju u standardne razvodne ormane, uz pouzdan rad u navedenom temperaturnom opsegu.
