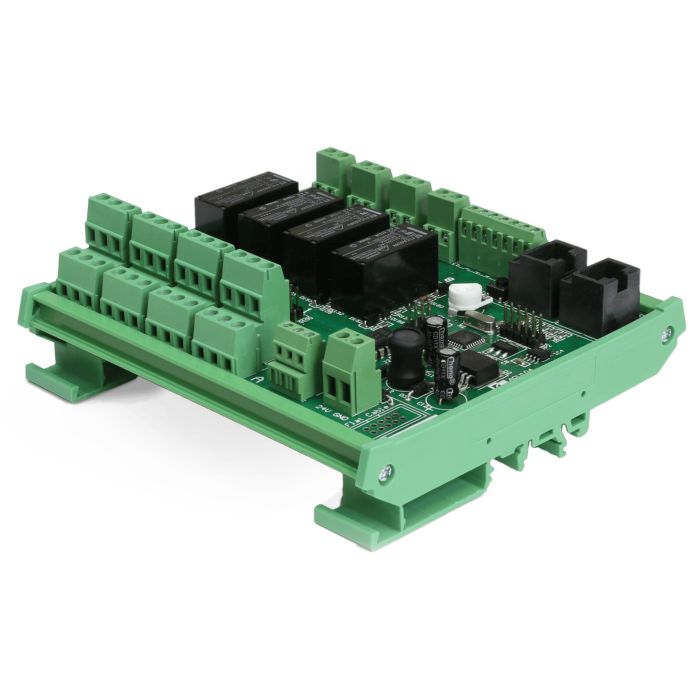

Audac ARU104 je fleksibilan relejni modul koji se sastoji od 4 releja. Služi za prebacivanje između dva različita ulazna signala, a u najčešćoj primeni to su signal pozadinske muzike i prioritetni signal za najave. U kombinaciji sa APM konzolama za najave dobija se jednostavno i svestrano rešenje koje se može primeniti u svim vrstama sistema ozvučenja.

Čemu služi

Modul ima potpuni prioritet i može da prebacuje signale zvučnika od 100 V, standardne zvučničke signale niske impedanse, kao i signale linijskog nivoa. Zbog toga se može uklopiti u različite instalacije, od jednostavnih do složenijih sistema sa više zona.

Moguće je povezati više jedinica kaskadno, što otvara prostor za najrazličitije primene.

Upravljanje i povezivanje

Releji se aktiviraju preko digitalne komunikacione magistrale (RS-485) ili ručno, preko kontakta. Kontakti su normalno otvoreni i normalno zatvoreni, a tip releja je dvopolni. Svaka aktivacija releja signalizira se LED indikatorom.

• Ulazi: 8 x 3-pinski vijčani terminal za A i B ulaz
• Izlazi: 8 x 2-pinski vijčani terminal
• Konektori: 2 x RJ45 (ulaz i prolazni izlaz)
• Potrebno kabliranje: UTP CAT5E, standard povezivanja TIA/EIA T568B
• Maksimalna dužina kabla: 300 m

Napajanje i kućište

Modul se napaja sa 24 V DC, uz maksimalnu potrošnju od 6 W. Kućište je od nelomljive plastike zelene boje, dimenzija 112,8 x 50,4 x 132 mm (Š x V x D), mase 0,580 kg. Pogodan je za montažu na standardnu DIN šinu, a priključne trake za ulazne i izlazne signale su već na modulu.

Opciona oprema

Kao dodatna oprema dostupni su razvodna kutija ARJ03P, RJ45 razvodna ploča CP45ARJ i spoljni izvor napajanja PSD24x.
