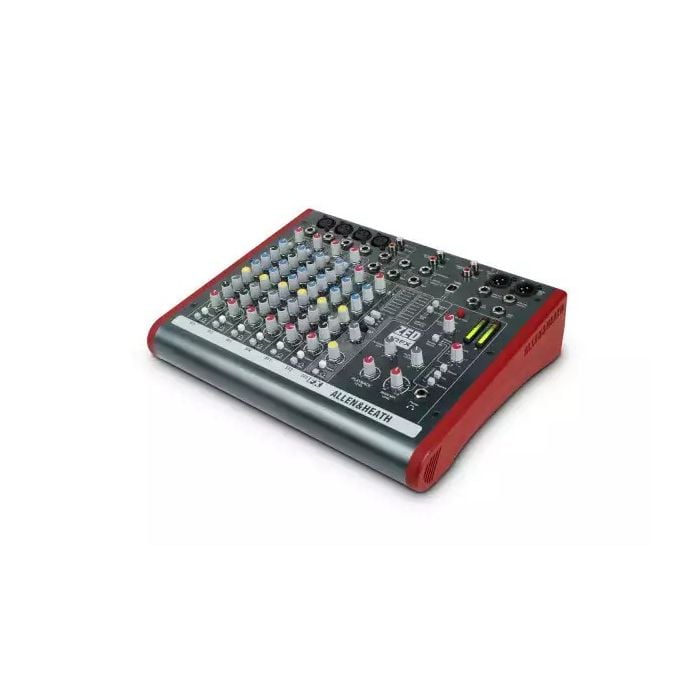

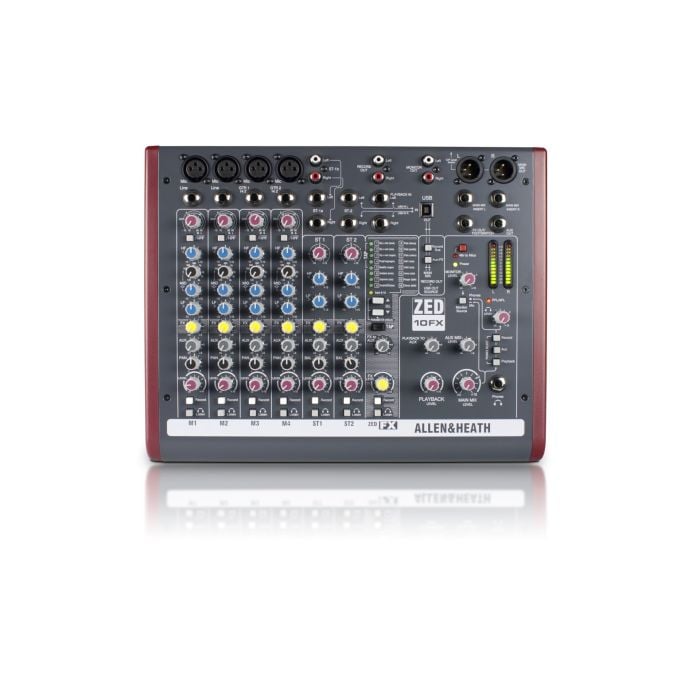

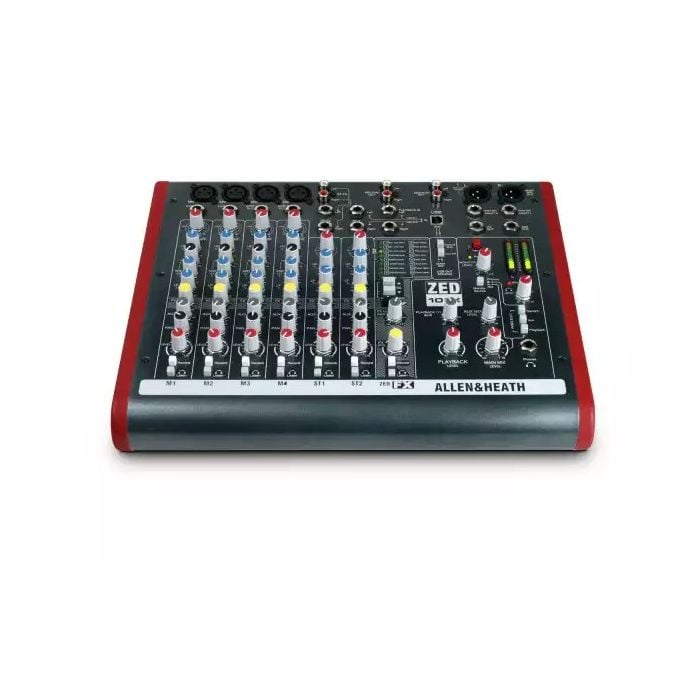

ZED-10FX pripada ZED seriji analognih miksera britanskog proizvođača Allen & Heath. Zamišljen je kao mikseta koja jednako dobro radi na bini, na probi i za stolom pored računara: dovoljno ulaza za manji sastav, ugrađeni efekti i USB veza za snimanje ili reprodukciju sa računara.

Ulazi i kanali

Mikseta ima četiri mono kanala, svaki sa balansiranim XLR mikrofonskim ulazom i line ulazom na jack konektoru. Kanali 1 i 2 dodatno nose instrumentalni ulaz vrlo visoke impedanse (10 MΩ) sa diskretnim class A FET stepenom, projektovan za direktno uključenje gitare sa magnetnim ili piezo pickupom. Dva stereo kanala primaju signal preko jack ili činč konektora, pa se lako priključuju klavijature, plejer ili laptop.

Korekcija zvuka

Na mono kanalima je trofilterski EQ sa pomerljivom srednjom frekvencijom, što omogućava ciljano podizanje ili spuštanje uskog opsega — korisno kad treba izvući razgovetnost vokala ili ukloniti problematičnu rezonancu. Stereo kanali imaju dvofilterski EQ. Svaki mono kanal ima i visokopropusni filter na 100 Hz za uklanjanje potmulog brujanja i udara vetra u mikrofon.

Efekti

Ugrađeni procesor efekata nudi 16 preseta (reverb, delay i srodni algoritmi), sa mono signalom na ulazu i stereo signalom na izlazu. Efekat se šalje sa svakog kanala preko FX sabirnice i vraća u glavni miks, a poseban aux send ostaje slobodan za monitorsku liniju ili spoljni procesor.

USB snimanje i reprodukcija

Dvosmerni stereo USB audio kodek (USB 1.1, 16 bita, uzorkovanje 32, 44,1 ili 48 kHz) radi sa standardnim Windows i Mac Core Audio drajverima, bez instalacije dodatnog softvera. Dva kanala se snimaju na računar, a reprodukcija sa računara ulazi natrag u miks.

Izlazi i kvalitet signala

Glavni stereo izlaz je na XLR konektorima sa insert tačkama, uz zasebne izlaze za snimanje i monitorske zvučnike i priključak za slušalice. Fantomsko napajanje od 48 V pokriva kondenzatorske mikrofone. Frekventni odziv od mikrofonskog ulaza do glavnog izlaza je 10 Hz – 30 kHz (+0,5 / -1 dB), izobličenje 0,002 %, a ekvivalentni ulazni šum mikrofonskog pretpojačala -127 dBu.

Izrada i napajanje

Napajanje je ugrađeno u kućište, umesto spoljnog adaptera. Dimenzije su 336 × 95 × 275 mm, a masa 3,3 kg, pa mikseta staje u manju torbu i lako se nosi na probe i manje svirke.
